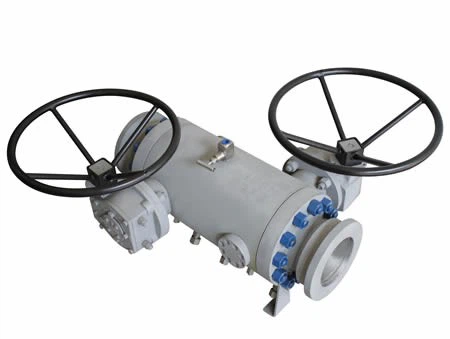

Trunnion Falf Bêl Bloc Dwbl a gwaedu

Falf Bloc Dwbl a Falf Ball Gwaedu Mae Trunnion yn falf gyda swyddogaeth cau dwbl a lleddfu pwysau, mae'n mabwysiadu dyluniad wyneb selio dwy sedd, yn y safle caeedig, trwy ryddhau'r ceudod falf rhwng y ddau arwyneb selio, gall wrthsefyll y pwysau o ddau ben y falf. . Mae dyluniad Trunnion (pêl sefydlog) yn galluogi'r bêl i gael sefyllfa ganolog sefydlog o dan bwysau uchel, gan sicrhau perfformiad falf da.

Prif Nodweddion y Falf DBB:

1. Dyluniad sêl dwbl: Mae gan y falf bêl ddwbl DBB ddwy arwyneb selio sedd i ffurfio rhwystr dwbl yn y sefyllfa gaeedig i sicrhau nad yw'r cyfrwng yn gollwng.

2. Swyddogaeth draen: Darperir y ceudod falf gyda rhyngwyneb draen ar gyfer gollwng y cyfrwng gweddilliol neu bwysau yn y ceudod ar gyfer glanhau hawdd a chynnal a chadw.

3. Strwythur cryfder uchel: strwythur clwb annatod cryfder uchel, er mwyn sicrhau bod gan y bêl y sefyllfa ganol gywir o dan bwysau uchel, gwella sefydlogrwydd a dibynadwyedd y falf.

4. Dyfais gwrth-sefydlog: mae'r clawr falf mewn cysylltiad effeithiol â'r lifer bêl, sydd â dyfais gwrth-sefydlog uwchraddol i sicrhau gweithrediad diogel.

5. Amrywiaeth o ddeunyddiau selio: mae deunyddiau wyneb selio fel arfer yn cael eu gwneud o ddeunyddiau o ansawdd uchel fel PTFE, ac ati, i sicrhau perfformiad selio'r falf yn y cyflwr caeedig.

6. Dulliau gyrru amrywiol: gellir cyfarparu â llaw, trydan, niwmatig a dulliau gyrru eraill i fodloni gwahanol ofynion gweithredu.

DYLUNIO Falf

API 6D, API 6A, ASME B16.34% 2c ISO 14313, ISO 10423, ISO 17292

YSTOD TYMHEREDD

-58 i 392 gradd F ( { { }} i 200 gradd )

MAINT

NPS 1-12 (DN 25-300}}})

CYFRADD PWYSAU

ASME 150 -} ASME 2500

WYNEB-I-WYNEB

Yn unol â safon API 6D

DIWEDD CYSYLLTIADAU

RF, RTJ yn unol â B16.5 a B16.47
BW, Butt Welded yn unol â B16.25
SW, Soced Wedi'i Weldio yn unol â B16.11

DEUNYDDIAU

Tymheredd Isel a Dur Carbon Alloy Isel

Dur di-staen, Duplex a Super Duplex

Aloeon nicel, Titaniwm

DYLUNIO CORFF

Gofannu a bwrw bolltio dau-darn a thri-darn

DYLUNIAD SEDD

Meddal neu fetel yn eistedd gyda wyneb caled ar bêl a seddi
Seddi piston dwbl
Seddi cyfuniad

NODWEDDION

Dyluniad bloc dwbl a gwaedu (DBB)
Morloi eilaidd mewn Graffit pur
Dyfais Gwrth-Statig
Gwrth Chwythu coesyn allan
Chwistrelliad seliwr brys ar seddi a choesyn ar gael
Pacio coesyn allyriadau ffo isel ar gael
Seliau O-ring / Gwefus a chyfluniad Graffit
Troshaen CRA ar bob man selio deinamig neu ar yr holl rannau gwlyb sydd ar gael
Boned estynedig ar gyfer tymheredd isel ac uchel ar gael

GWEITHREDWR

Llawlyfr: wrench neu Gear gyda chlo clap
Wedi'i actifadu: Niwmatig / Hydrolig / Trydan

PROFION A TYSTYSGRIFAU

Cydymffurfio ag arolygu a phrofi API 6D & ISO 5208 & API 598
Diogelwch tân a phrawf tân yn unol ag API 607
Ardystiad SIL 3 yn unol â IEC61508
Allyriadau Ffo yn unol ag ISO15848
PED 2014/68% 2fUE
